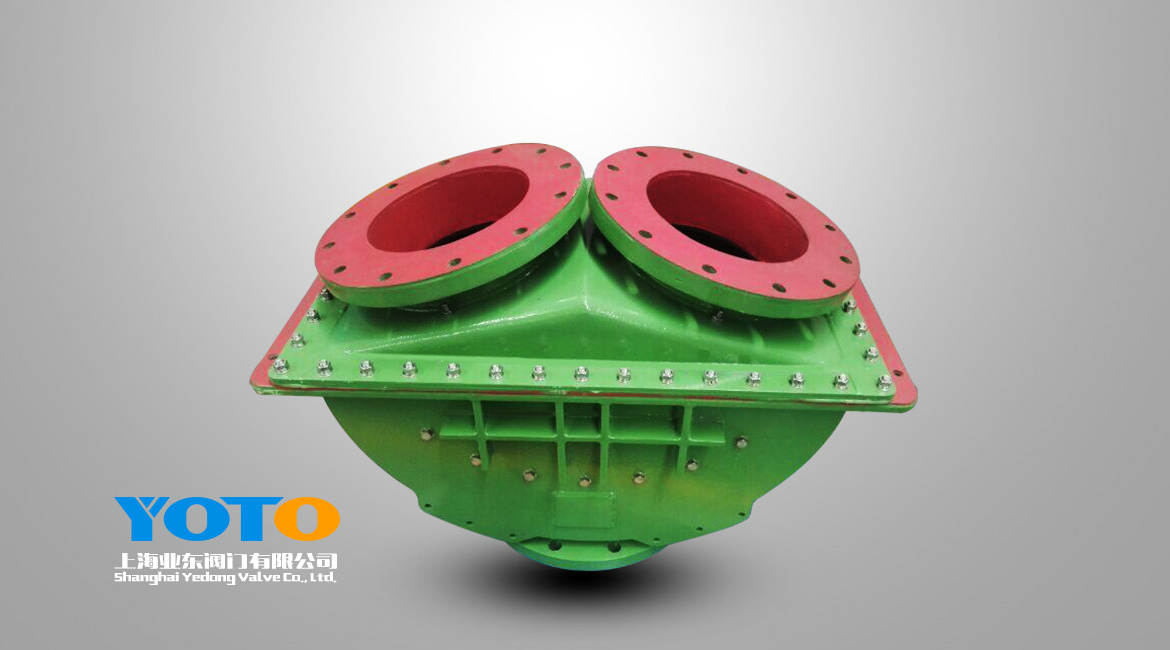

1.上、下閥體內部全部襯進口耐磨橡膠，平均是傳統的三通自動換向閥3倍的壽命。
2.礦漿是通過上閥體與下閥體中間有一個橡膠球來密封，優點是：
（1）、傳統的三通閥是通過一個平面密封，當?shù)V漿經常沖擊此面會造成密封不嚴的缺點。用橡膠球是不會重復磨損同一個位置。
（2）、橡膠球中間有骨架，外面通過模具硫化包上了一層橡膠，耐磨壽命長。
3.閥體內部有兩條導軌，它的作用是：讓橡膠球沿著此導軌的方向從一個進料口到另一個進料口。
產品應用
礦漿、礦渣、尾礦等漿體，以及各種備用泵的排水系統及化工腐蝕性介質。
工作壓力：￡0.7Mpa
礦漿輸送系統的渣漿泵常常是一用一備，在切換備用泵時至少要操作兩個閥門才能完成，往往會在三通位置淤塞而造成停產，損失很大。很多礦山采用雙泵雙管線的辦法解決這個問題，但是管路投入費用很大，如果您選用一個三通自動換向閥完全可以解決這個問題。僅花費一個閥門的價格，省掉一條管路的投入，并能夠很容易地實現自動化控制。
產品原理
一般生產中采用的漿體泵都是一臺生產，一臺備用配置，當開啟其中一臺泵和閥門時，在關閉的閥門至三通口頸段將會出現嚴重的堵塞，將來開啟時難以打開。一件三通自動換向閥代替了兩件閥門，當打開其中的一個，另一個則無漿可過，既方便實用又經久耐用。
三通自動換向閥外形尺寸表
| 規格 (DN) | A | B | C | 法蘭尺寸 | ||
| 螺栓孔中心距 | 法蘭外徑 | n-Φd | ||||
| 65 | 247 | 227 | 197 | 145 | 185 | 4-Φ18 |
| 80 | 267 | 250.5 | 217 | 160 | 200 | 8-Φ18 |
| 100 | 308.5 | 296 | 256.5 | 180 | 220 | 8-Φ18 |
| 125 | 352 | 346 | 300 | 210 | 250 | 8-Φ18 |
| 150 | 410 | 400 | 346.5 | 240 | 285 | 8-Φ22 |
| 200 | 477 | 476.5 | 413 | 295 | 340 | 8-Φ22 |
| 250 | 569 | 569 | 493 | 350 | 395 | 12-Φ22 |
| 300 | 656 | 669.5 | 580 | 400 | 445 | 12-Φ22 |
| 350 | 735 | 761 | 659 | 460 | 505 | 16-Φ22 |
| 400 | 833.5 | 863 | 747.5 | 515 | 565 | 12-Φ26 |
| 450 | 922.5 | 952 | 824.5 | 565 | 615 | 20-Φ26 |
| 500 | 1011 | 1054 | 913 | 620 | 670 | 20-Φ26 |
性能規范
| 公稱壓力 | 0.7Mpa | |||
| 試驗壓力(Mpa) | 密封 | 1.0 | 試驗介質 | 水 |
| 強度 | 1.5 | 水 | ||
| 工作壓力 | ≤1.0Mpa | |||
| 工作介質 | 礦漿、礦渣、尾礦等 | |||
